液壓機主機詳細結構：

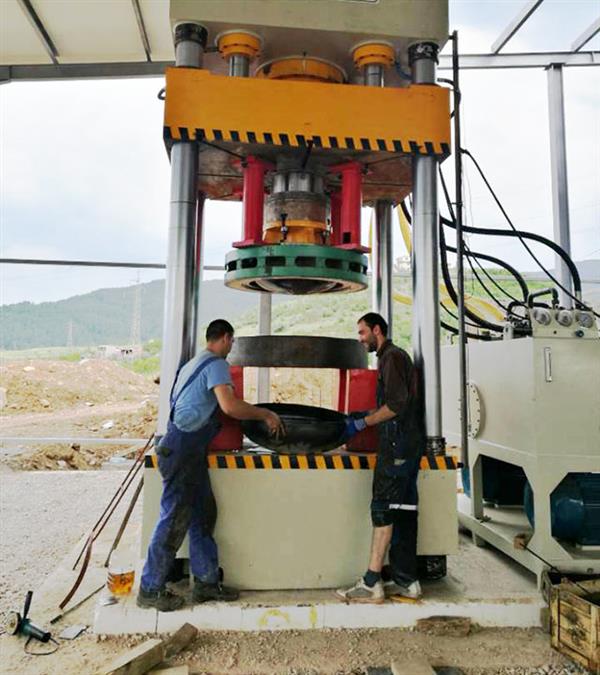

三梁四柱結構的液壓機由機身，主缸，行程限制裝置，潤滑裝置，液壓動力系統和電氣系統等組成。機身由上橫梁，滑塊，工作臺組成，垂直柱，鎖定母體和導套等?；瑝K在油缸的驅動下沿直線在四根柱上上下移動。
液壓機的每根橫梁一般設計成空心箱形結構，中間加地板，重要部位做成圓柱狀，承重的地板面積較大，以提高剛度，減少局部應力時，地板一般采用正方形或輻射狀布局。
在中梁導孔處開有注油孔，以用潤滑油潤滑色譜柱。
可以在上橫梁上安裝工作油缸，根據沖壓工藝可以在下橫梁上設置頂出孔，還可以安裝頂出液壓缸裝置。
水壓機三梁采用國產優質Q235B鋼板，切割，焊接整體具有良好的剛性強度-拋光-去除所有焊接渣的焊接中心，并在粗加工，精密銑削表面上將梁與氧化物層的部分連接-對每個孔進行鏜孔加工，精密銑削T型槽，倒角去毛刺，噴涂防銹漆后檢查存放。
主要特點-雙作用液壓機
●四柱結構具有出色的剛性。每臺壓力機均經過有限元結構分析和優化設計，以確保高強度和剛度。
●采用插裝閥一體化系統，沖擊小，動作可靠，泄漏少，使用壽命長；享受導軌的自動潤滑系統。 （這種技術是從臺灣引進的。）
●四根立柱由高強度合金鋼制成，表面鍍硬鉻，具有良好的耐磨性。
●主要的液壓和電氣部件均采用日本，法國，德國和臺灣的名牌零件，因此機器具有很高的可靠性能。
●三菱PLC +觸摸屏（HMI）集成控制。共有3種操作方式，可調，手動和半自動。
●設計可調拉深速度，適用于各種厚度的金屬加工和深拉。
●壓力機完全符合CE安全要求。
●滑塊速度快，生產效率高。
電氣系統和安全聯鎖
●電氣元件均采用進口或中外合資經營，符合國際標準，安全可靠，壽命長，抗干擾能力強，電器柜內裝有散熱裝置。
●防護圍欄和安全聯鎖裝置，確保操作安全。 配有可移動的單手踏板開關，易于操作。
●該機通過歐盟CE認證和ISO質量體系認證
使用條件：
●設備工作區溫度：0?50℃（±）
●電源：三相四線制380V，50HZ，電壓波動范圍380V±10％
●冷卻方式：水冷裝置
●液壓系統中使用的介質：46號抗磨液壓油
